中荷重用キャスター
ステンレス（SUS304）タイプ
耐蝕性・耐水性に優れた「ステンレスシリーズ」
ステンレス（SUS304）タイプ 固定金具付
R-AWSK型
- 耐蝕性に優れる
- 衝撃吸収性に優れる

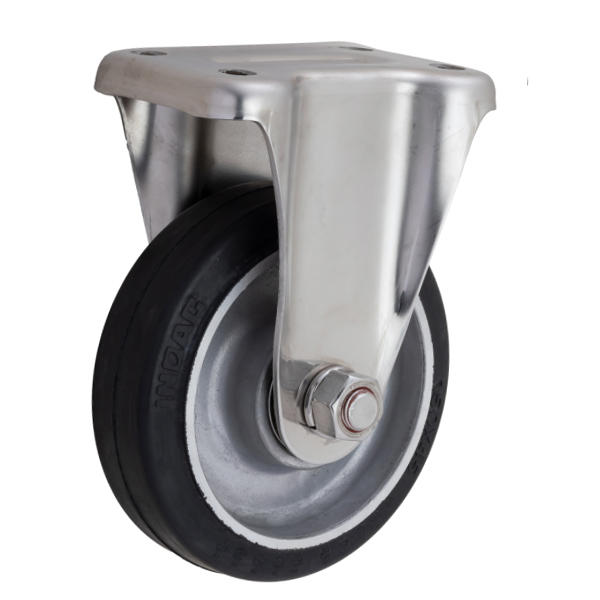

製品写真
サイズ
| 商品記号 | 車輪径 | 取付高 | 金具高 | トップ プレート  | 取付穴 ピッチ  | 取付穴径 | フォーク幅 | シャフト径 | 最大荷重 | 最大荷重 | ケース 入数  |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H' | H | F1/F2 | P1/P2 (P1'/P2') | S | b | d | N | kg | 個 | |
| R-100AWSK | 100 | 144 | 94 | 115/80 | 80/45 | 10.5 | 43 | 12 | 1470 | 150 | 16 |
| R-130AWSK※ | 125 | 175 | 112.5 | 138/93 | 100/56 | 11 | 53 | 20 | 2450 | 250 | 8 |
| R-150AWSK | 150 | 198 | 123 | 138/93 | 100/56 | 11 | 56 | 20 | 2940 | 300 | 6 |
※商品記号と車輪径が異なります
図面データ
2D図面データ
| DXF | ||
|---|---|---|
| R-100AWSK | ダウンロード | ダウンロード |
| R-130AWSK※ | ダウンロード | ダウンロード |
| R-150AWSK | ダウンロード | ダウンロード |
3D図面データ
3D図面データはありません。
