中荷重用キャスター
ステンレス（SUS304）タイプ
耐蝕性・耐水性に優れた「ステンレスシリーズ」
ステンレス（SUS304）タイプ 旋回金具付
R-AWSJ型
- 耐蝕性に優れる
- 衝撃吸収性に優れる

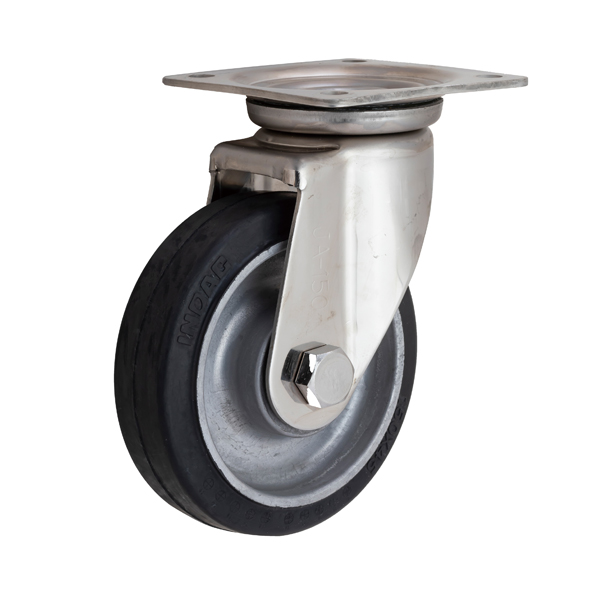

製品写真
サイズ
| 商品記号 | 車輪径 | 取付高 | 金具高 | トップ プレート  | 取付穴 ピッチ  | 取付穴径 | フォーク幅 | 偏芯 | シャフト径 | 最大荷重 | 最大荷重 | ケース 入数  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H' | H | F1/F2 | P1/P2 (P1'/P2') | S | b | G | d | N | kg | 個 | |
| R-100AWSJ | 100 | 144 | 94 | 96/96 | 71/71 | 10.5 | 43 | 35 | 12 | 1470 | 150 | 16 |
| R-130AWSJ※ | 125 | 175 | 112.5 | 107/107 | 80/80 | 11 | 53 | 40 | 20 | 2450 | 250 | 8 |
| R-150AWSJ | 150 | 198 | 123 | 120/120 | 90/90 | 11 | 56 | 45 | 20 | 2940 | 300 | 6 |
※商品記号と車輪径が異なります
図面データ
2D図面データ
| DXF | ||
|---|---|---|
| R-100AWSJ | ダウンロード | ダウンロード |
| R-130AWSJ※ | ダウンロード | ダウンロード |
| R-150AWSJ | ダウンロード | ダウンロード |
3D図面データ
3D図面データはありません。
