低始動抵抗キャスター
ゴム車輪タイプ
始動抵抗が低く、取り回しが楽に！
旋回金具付
LR-WJ型
- 軽量
- 高反発特殊ゴム素材
- 非汚染性のゴム材料

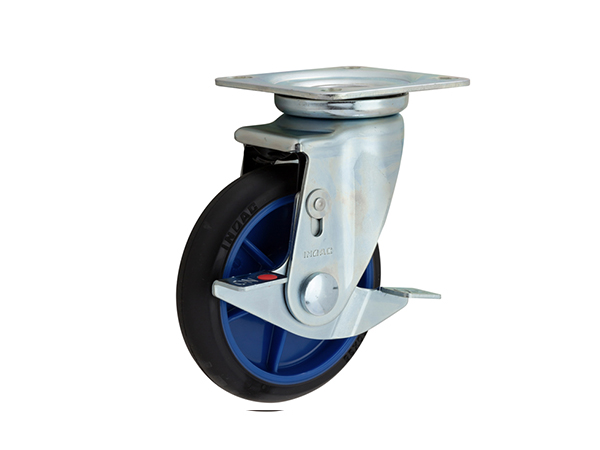

製品写真
LR-WJ-GR(Φ12)
LR-WJ-BK(Φ12)
LR-150WJ-BK / GR(Φ12)
旧金型のグレー
旧金型のブラック
サイズ
| 商品記号 | 車輪径 | ホイル素材 | タイヤ幅 | 取付高 | 金具高 | トップ プレート  | 取付穴 ピッチ  | 取付穴径 | フォーク幅 | 偏芯 | シャフト径 | 最大荷重 | 最大荷重 | ケース 入数  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | R | H' | H | F1/F2 | P1/P2 (P1'/P2') | S | b | G | d | N | kg | 個 | ||
| LR-150WJ -BK(Φ12) | 150 | ナイロン樹脂 (青色） | 35 | 191 | 118 | 102/102 | 80/80 (75/75) | 11 | 55 | 39.5 | 12 / M10 | 1960 | 200 | 10 |
| LR-150WJ -GR(Φ12) | 150 | ナイロン樹脂 (青色） | 35 | 191 | 118 | 102/102 | 80/80 (75/75) | 11 | 55 | 39.5 | 12 / M10 | 1960 | 200 | 10 |
| LR-150WJ -BK(Φ20) | 150 | ナイロン樹脂 (青色） | 35 | 198 | 123 | 120/120 | 93/93 (87/87) | 11.5 | 56 | 45 | 20 / M16 | 1960 | 200 | 10 |
| LR-150WJ -GR(Φ20) | 150 | ナイロン樹脂 (青色） | 35 | 198 | 123 | 120/120 | 93/93 (87/87) | 11.5 | 56 | 45 | 20 / M16 | 1960 | 200 | 10 |
図面データ
2D図面データ
| DXF | ||
|---|---|---|
| LR-150WJ | ダウンロード | ダウンロード |
3D図面データ
3D図面データはありません。
